普源MHO5056示波器怎么調正弦波形

發布日期:2024-10-11 16:26:09         瀏覽數:954

  普源MHO5056示波器是一款功能強大的數字示波器,廣泛應用于電子工程、科研教學等領域。然而,許多初學者在使用過程中,常常遇到正弦波形調校的問題,難以獲得理想的波形顯示效果。下文將詳細講解如何使用普源MHO5056示波器調校正弦波形。

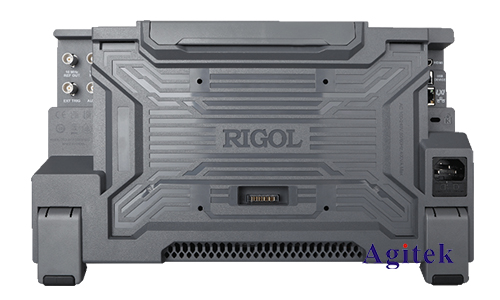

普源MHO5056示波器怎么調正弦波形(圖1)

  一、準備工作:確保連接正確并設置初始參數

  在開始調校正弦波形之前,務必確保信號源和示波器正確連接。通常情況下,需要使用BNC連接線將信號發生器(或其他正弦波信號源)的輸出端連接到示波器的輸入通道(例如CH1或CH2)。連接完成后,打開示波器和信號源的電源。

  接下來,我們需要設置一些初始參數,這有助于我們更好地觀察和調整波形。在普源MHO5056示波器的菜單中,我們需要關注以下幾個方面:

  垂直刻度(VOLTS/DIV):這個參數決定了波形垂直方向上的縮放比例。初始值可以根據預期信號的幅度進行調整,一般建議從較大的刻度開始,例如1V/DIV,然后根據實際情況逐漸縮小。

  水平刻度(TIME/DIV):這個參數決定了波形水平方向上的縮放比例,也就是時間基準。調整這個參數可以放大或縮小波形的時間范圍,以便觀察波形的細節。起始值可以根據信號的頻率進行設定,例如,對于50Hz的正弦波,可以嘗試從10ms/DIV開始。

  耦合方式(Coupling):選擇合適的耦合方式對于正確顯示波形至關重要。普源MHO5056示波器通常提供AC、DC和GND三種耦合方式。AC耦合會去除直流分量,只顯示交流信號;DC耦合則會顯示直流分量和交流分量;GND則將輸入接地。根據信號特性選擇合適的耦合方式,對于正弦波,通常選擇AC耦合。

  觸發方式(Trigger):正確的觸發方式對于穩定顯示波形至關重要。普源MHO5056示波器提供多種觸發方式,例如邊緣觸發、脈沖觸發等。對于正弦波,通常選擇邊緣觸發,并設置合適的觸發電平。建議從自動觸發開始,觀察波形是否穩定,然后根據需要手動調整觸發電平。

  二、正弦波形調校步驟:細致觀察,逐步調整

  1.觀察初始波形:連接好信號源并設置好初始參數后,觀察示波器屏幕上的波形。初始波形可能并不完美,可能出現失真、抖動等現象。

  2.調整幅度:通過調整信號發生器的幅度調節旋鈕,改變正弦波的幅度,使其在示波器屏幕上占據合適的比例,一般建議波形占據屏幕大部分高度,但不要過大或過小,以免細節丟失或超出顯示范圍。

  3.調整頻率:通過調整信號發生器的頻率調節旋鈕,改變正弦波的頻率,觀察示波器屏幕上的周期變化。確保頻率與預期值相符。

  4.精細調整觸發:如果波形抖動嚴重,則需要調整觸發參數。可以通過調節觸發電平、觸發模式等參數,使波形穩定地顯示在屏幕上。仔細觀察觸發位置,確保觸發點準確。

  5.檢查波形失真:觀察波形是否出現明顯的失真,例如頂部或底部平坦,出現諧波等。如果出現失真,需要檢查信號源的輸出是否正常,以及示波器的輸入范圍是否合適。必要時,可以調整垂直和水平刻度,以及耦合方式。

  6.使用自動測量功能:普源MHO5056示波器通常配備自動測量功能,可以自動測量波形的幅度、頻率、周期等參數。利用這個功能可以快速準確地評估波形的質量。

  三、高級技巧:應對復雜情況

  在一些特殊情況下,例如信號噪聲較大,或者需要測量高頻信號時,可能需要使用一些高級技巧:

  帶寬限制:如果信號噪聲較大,可以適當降低示波器的帶寬,減少噪聲的影響。

  平均功能:示波器通常具有平均功能,可以多次采樣并平均,從而降低噪聲的影響。

  探頭補償:使用示波器探頭時,需要進行探頭補償,以確保測量精度。

普源MHO5056示波器怎么調正弦波形(圖2)

  調校正弦波形是一個需要實踐和經驗積累的過程。通過反復練習,熟練掌握示波器的操作方法,并根據實際情況靈活調整參數,最終可以獲得高質量的正弦波形顯示。在使用過程中,需要注意安全操作,避免高壓電擊和靜電損傷,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
